一、主要技術參數
|
序號
|
項目
|
單位
|
參數
|
|
|
1
|
額定電壓
|
kV
|
12
|
|
|
2
|
額定電流
|
A
|
400
|
630
|
|
3
|
額定短時耐受電流(熱穩定)
|
kA/S
|
12.5/4
|
2/20
|
|
4
|
額定峰值耐受電流(熱穩定)
|
kA
|
31.5
|
50
|
|
5
|
5%額定有功負載開斷電流
|
A
|
20
|
31.5
|
|
6
|
額定電纜充電開斷電流
|
A
|
10
|
|
|
7
|
額定空載變壓器開斷電流
|
|
1250KVA變壓器空載電流
|
|
|
8
|
額定短路關合電流
|
kA
|
31.5
|
50
|
|
9
|
1min工頻耐受電壓(有限值)對地相同/隔離斷口
|
kV
|
12/48
|
|
|
10
|
工頻耐受電壓隔離斷口間
|
kV
|
53
|
|

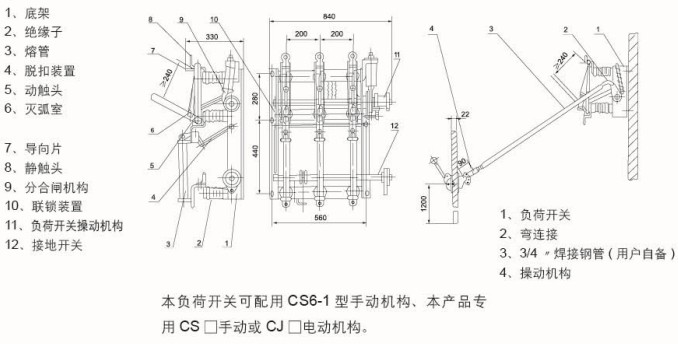

二、產品主體機構圖
