一、概述
LW3-10ⅠⅡⅢ系列戶外高壓六氟化硫斷路器是以六氟化硫氣體作為滅弧和絕緣介質的新型戶外高壓電器。操動機構分(I型)手動儲能彈簧操動機構。(Ⅱ型)電動機儲能彈簧操動機構，(Ⅲ型)直流電磁操動機構三種，各種操動機構與斷路器本體完美地組合成一個整體。本產品與其它10kV級戶外斷路器相比，具有結構簡單、滅弧和絕緣性能優異、操作功小，額定參數高，電壽命和不檢修周期長等顯著優點。使用本產品不但可減少占地面積。降低工程造價和消除火災危險，而且可以大大提高電力系統的可靠性。
二、主要技術參數
|
額定電壓
(kV) |
額定電流
(A) |
額定短路開
斷電流(kA) |
額定短路關
合電流(kA) |
額定峰值耐
受電流(kA) |
額定短路耐
受電流(kA) |
額定短路持
續時間(S) |
額定短路電流
開斷次數(次) |
重量
(kg) |
|
10
|
400
630 1250 |
6.3
8 12.5 16 |
16
20 31.5 |
16
20 31.5 |
6.3
8 12.5 16 |
4
|
30
|
Ⅰ型122
Ⅱ型130 Ⅲ型132 |

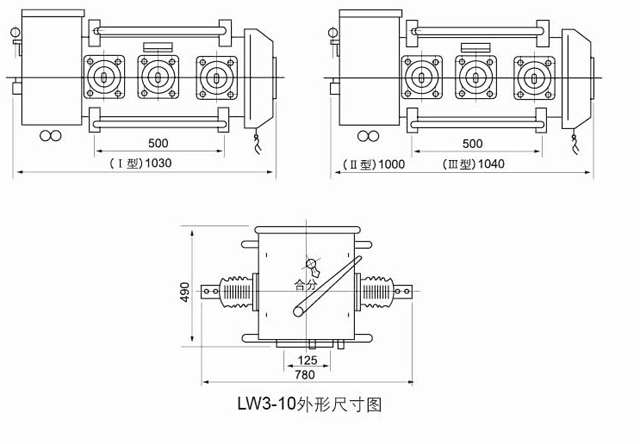

三、產品主體機構圖
