一、概述

PZ30低壓封閉式照明箱適用千頻率50Hz，額定電壓500V及以下，負荷電流不大于100A的單相及三相電路中，作動力及照明、電動機控制、對電路進行過載、漏電及短路保護。該箱設計合理、體積小，外形美觀，使用安全可靠，可廣泛應用于

工廠、大廈、住宅、商場等場所。

該產品符合GB7251.3-1997《低壓成套開關設備和控制設備、第三部分:對非專業人員可進入場地的低壓成套開關設備和控制設備一配電板的特殊要求》

該產品符合IEC60439:1990《低壓成套開關設備和控制設備、第三部分:對非專業人員可進入場地的低壓成套開關設備和控制設備一配電板的特殊要求》

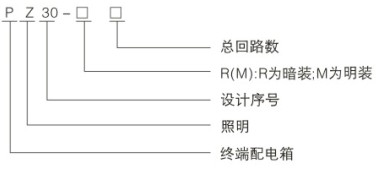

二、型號及含義

三、使用環境條件

3.1海拔高度不超過2000m;

3.2周圍空氣溫度不超過40℃。不低于-25℃;

3.3 +20℃時空氣相對溫度月平均不大于90% :

3.4無劇烈振動和;中擊的場所;

3.5無爆炸危險場所，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。

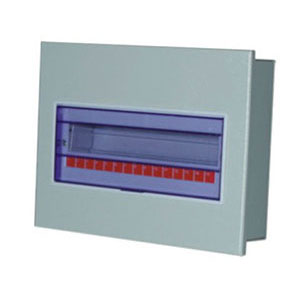

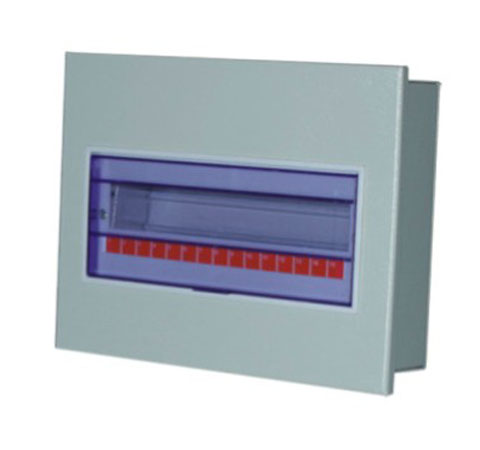

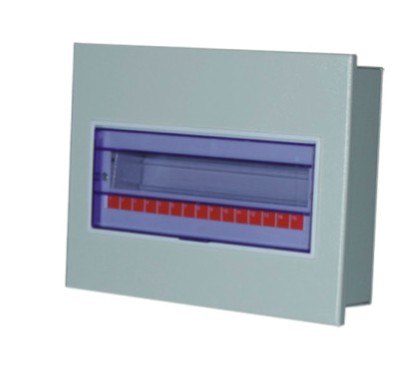

四、產品結構

PZ30照明箱采用1.0mm厚優質鋼板。外殼經高壓靜電噴涂處理。配以塑料透明面蓋，外形美觀大方、殼體上下側均沖有敲落孔.用戶進出線方便。

4.1橫塊化結構的工廠標準組合系統;

4.2各款箱體設計新穎美觀、集標準化、系列化于一身;

4.3照明箱單相三相可以通用;單極、多極、漏電可任意組合;

4.4額定電流疾10OA.外殼防護等級達到IP3X;

4.5超薄型結構適用于輕質結構墻的暗裝及墻面懸掛安裝;

4.6安全可盒的單相、三相梳狀母排連接.更有母排絕緣保護套使之安全性能更高.熱穩定性更好。

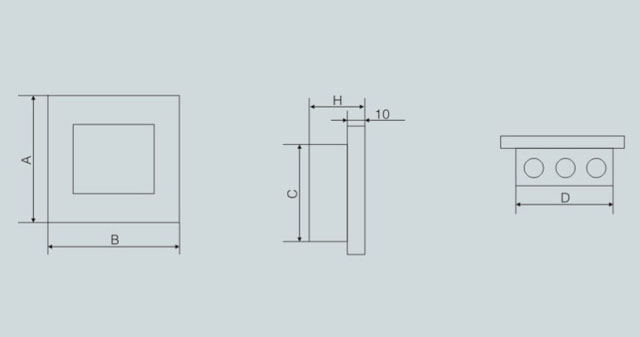

五、外形和安裝尺寸
