一、概述

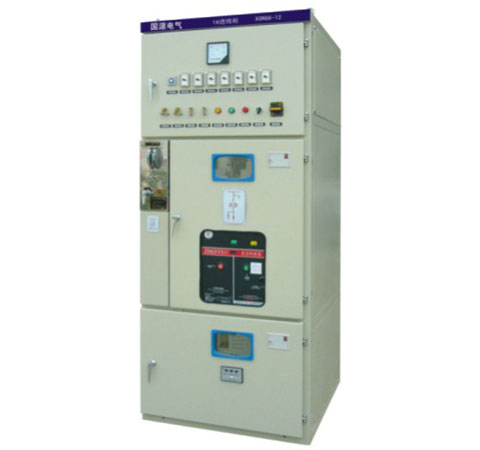

    XGN66-12型箱式固定式文流金屬封閉開關設備(以下簡稱開關柜)適用于

3.6-12kV二相文流50Hz系統中作為接受與分配電能的裝置，適合于頻繁操作

的場所和配裝油開關的開關柜改造之用。其母線系統為單母線系統和單母線分

段系統。

    開關柜符合GB3906 (3.6-40.5kV交流金屬封閉開天設備和控制設備)和

DL404《戶內交流高壓開關柜訂貨技術條件》的要求，開關柜外形美觀、體積

小、具有完整可靠的防誤操作功能。開關柜內配裝的主開關V S1-12型或ZN28-

12型真空斷路器，隔離開火采用GN30-12, GN19-10型隔離開關，接地開關

采用JN15一12型接地開關。

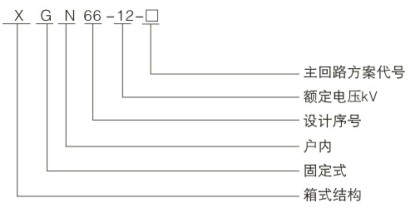

二、型號及含義

三、使用環境條件

3.1環境溫度:最高+40℃，最低-15℃;

3.2海拔高度:不超過1000m:

3.3相對濕度:日平均值不大于95%，月平均值不大于90%;

3.4地展強度不超過8級:

3.5無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈展動的場所。

四、主要技術參數

開關柜主要技術參數

五、產品結構

5.1開關柜示意圖（圖1）

5.2開關柜為箱式同定式結構.柜體由薄板和角鋼焊接向成。開關柜后上部為主母線事.室頂部設有壓力釋放裝置:前上部為繼

    電器室。小母線可從室底部用電纜連接，開關柜中下部貫通，母線室通過GN30型旋轉式隔離開關與中下部保持電氣連接;中

    部安裝真空斷路器.下部安裝接地開關或出線側隔離開關;后部安裝電流互感器、電壓互感器、避雷器.一次電纜從柜后下

    部出線;柜底布置有接地母線，貫穿于整排開關柜;隔離開關與接地開關在柜前左部操作。

5.3開關柜采用相應的機械閉鎖裝置，此閉鎖結構簡單.操作方便.五防可靠。

a.本閉鎖只有在斷路器確實分?jǐn)嗪螅拍軐⑹直鷱?ldquo;工作”位里拉出右旋至“分?jǐn)?rdquo;閉鎖位置，分合隔離開關，防止了帶負荷分合隔離開關。

匕.當斷路器和上下隔離均處于合閘狀態.手柄處于“工作位置”時，前柜門不能打開，防止誤入帶電間隔:

c.當斷路器和上下隔離開關均處于合閘狀態.手柄不能轉至“檢修”或“分?jǐn)嚅]鎖”位置，避免誤分?jǐn)嗦菲?，?dāng)手柄處在“分斷閉鎖”位置時.只能分上下隔離，不能合斷路器，避免了誤合斷路器。

d.當上下隔離未分閘.接地開關就不能合上，手柄不能從“分?jǐn)嚅]鎖.位置旋至“檢修”位置，可防止帶電掛地線。

   注:根據開關設備方案不同.有的方案不帶下隔離，或?qū)⑾赂綦x改用接地開關.其閉鎖和五防均能達到要求。

六、使用與操作

6.1停電操作(運行一檢修)

    開關柜處于工作位置，即上下隔離(接地開關處于分閘狀態.如有)和斷路器處于合閘狀態。門已鎖好，并處于帶電運行中.此時手柄處于“工作”位置。

a.常規出線柜或上進線柜:

    先分?jǐn)嗦菲?/span>.觀察帶電顯示和分閘指示，確認已分閘后，按下手柄上的壓帽，將手柄拉出旋至“分?jǐn)嚅]鎖”位置，這時斷路器不能再合閘，再將操作手柄插入下隔離圓盤的操作孔內.將小把手拉下.操作手柄帶動圈盤向下旋轉.到下隔離分閘位置;取下操作手柄，插入上隔離口盤操作孔內.拉下小把手，從上往下旋至上隔離分閘位置;取下操作手柄，插入上接地開關回盤孔內.拉下小把手.從下往上旋推，推至上接地開關合閘位置;取下操作手柄.插入下接地開關圓盤孔內.拉下小把手.從下往上旋推.推至下接地開關合閘位里.這時可以將手柄從“分?jǐn)嚅]鎖”位置旋至“檢修”位置，打開前柜門，停電操作完畢.檢修人員可對斷路器室及電纜室進行維護和檢修。
