一、概述

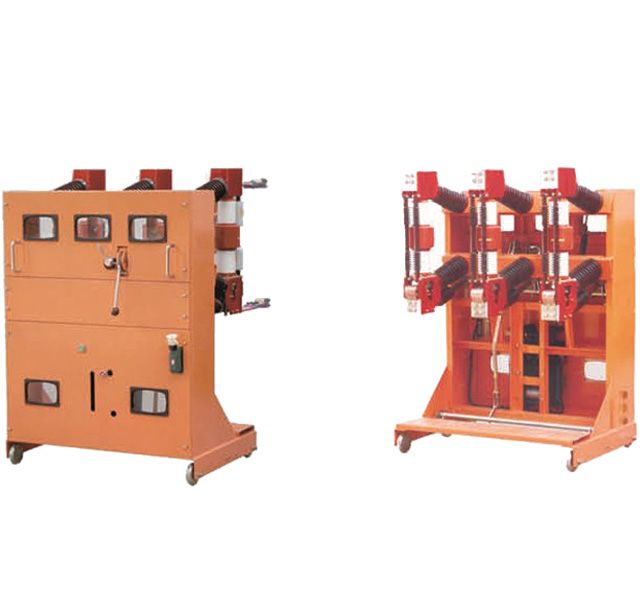

ZN23-40.5系列戶內高壓真空斷路器,為額定電壓40.5kV，三相交流50Hz戶內高壓配電裝置。可與JYN1-35，GBC-35型開關柜配套。適用于發電廠、變電站等輸配電系統的控制與保護，尤其是頻繁操作的場所。
該真空斷路器為手車式，結構合理、維護簡便，使用安全可靠。配用CD10-Ⅱ電磁操動機構或CT19-BN彈簧操動機構。
二、使用環境條件
周圍空氣溫度：上限+40℃，下限-10℃，高寒地區-25℃;
海拔：≤1000m;
相對濕度：日平均值不大于95%；月平均不大于90%；（+25℃）；飽和蒸汽壓：日平均不大
于2.2×10-3MPa，月平均不大于1.8×10-3MPa；
振福：地震烈度不超過8度；
不適用于易燃、爆炸危險、化學腐蝕及劇烈震動的場所

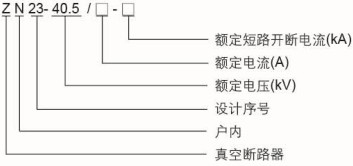

三、型號及含義
四、主要技術參數
|
序號
|
項目
|
單位
|
參數
|
|
1
|
額定電壓
|
kV
|
40.5
|
|
2
|
額定電流
|
A
|
1250 1600 2000
|
|
3
|
額定短路開斷電流
|
kA
|
25 31.5
|
|
4
|
動穩定電流(峰值)
|
kA
|
63 80
|
|
5
|
4s熱穩定電流
|
kA
|
25 31.5
|
|
6
|
額定短路關合電流（峰值）
|
kA
|
63 80
|
|
7
|
額定短路電流開斷次數
|
次
|
20
|
|
8
|
額定操作順序
|
|
分-0.3s-合分-180s-合分
|
|
9
|
額定操頻率
|
Hz
|
50
|
|
10
|
額定雷電沖擊耐受電壓（全波）
|
kV
|
185
|
|
11
|
1min 工頻耐受電壓
|
kV
|
95
|
|
12
|
合閘時間
|
ms
|
≤75
|
|
13
|
分閘時間
|
ms
|
≤60
|
|
14
|
機械壽命
|
次
|
10000
|
|
15
|
額定工作電壓
|
V
|
AC DC110 AC DC 220
|
主要機械調整參數
|
序號
|
項目
|
單位
|
參數
|
|
1
|
觸頭開距
|
mm
|
25±3
|
|
2
|
接觸行程
|
mm
|
8±2
|
|
3
|
平均合閘速度
|
m/s
|
0.6~0.9
|
|
4
|
平均分閘速度
|
kA
|
1.8~2.2
|
|
5
|
三相分合不同期性
|
ms
|
≤2
|
|
6
|
觸頭合閘彈跳時間
|
ms
|
≤3
|
|
7
|
油緩沖器緩沖行程
|
mm
|
15±1
|
|
8
|
觸頭允許磨損累計厚度
|
mm
|
3
|
|
9
|
各相回路電阻
|
μΩ
|
≤50
|

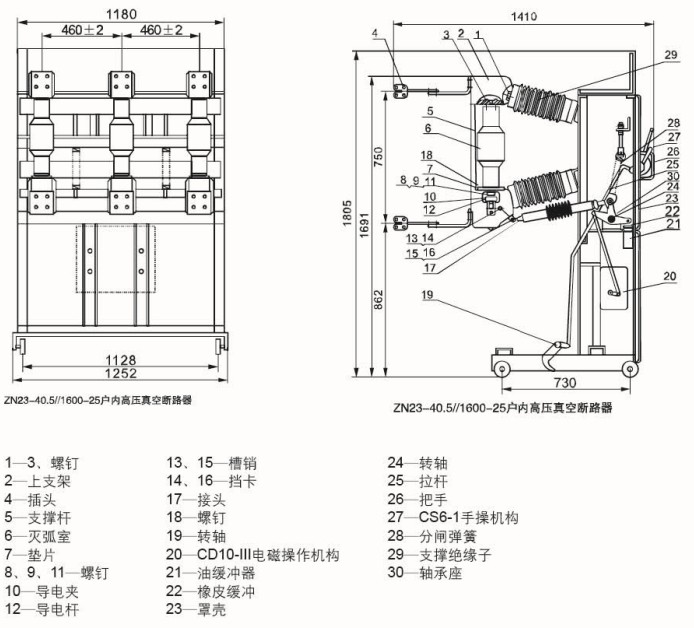

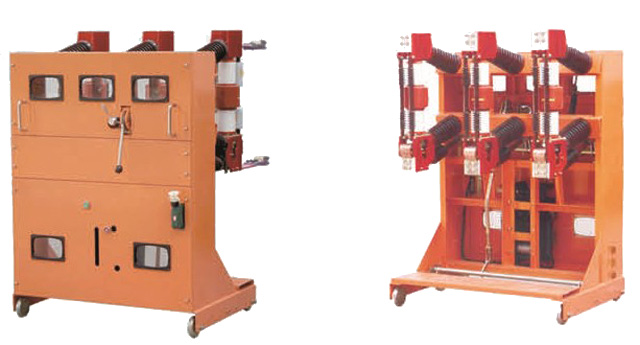

五、產品主體機構圖
