一、概述

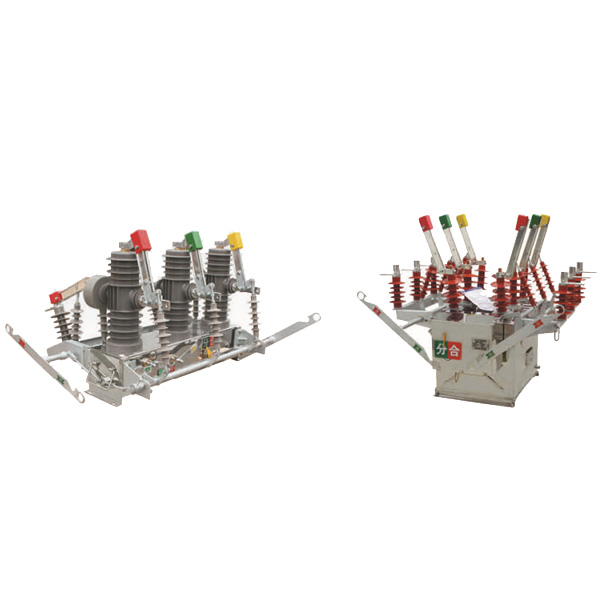

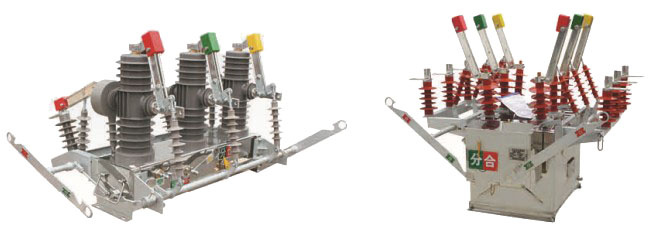

本設備用戶額定電壓12KV，頻率50HZ的三相交流供電系統中，基于現有的開關設備基礎上，增設了二組隔離刀閘，有可靠的機械閉鎖，嚴格執行預訂的操作順序，同時提供串聯式兩個明顯斷口，兩路可視斷口與一路真空滅弧斷口串聯，組成一個完整的運行回路，使供電系統更加穩定可靠。
二、使用環境條件
周圍空氣溫度：-45℃～+40℃；
海拔高度：不超過2000米；
風速不超過35m/s；
污穢等級：Ⅳ級；
地震強度不超過8度；
安裝場所：無易燃、爆炸危險、化學腐蝕的場所。
三、型號及含義
四、主要技術參數
|
序號
|
項目 |
單位
|
參數
|
|
1
|
額定電壓 |
kV
|
12
|
|
2
|
額定頻率 |
Hz
|
50
|
|
3
|
額定電流 |
A
|
630
|
|
4
|
額定短路開斷電流 |
kA
|
20
|
|
5
|
額定峰值耐受電流 |
kA
|
50
|
|
6
|
額定短時耐受電流 |
kA
|
20
|
|
7
|
額定短路關合電流(峰值) |
kA
|
50
|
|
8
|
機械壽命 |
次
|
10000
|
|
9
|
額定短路開斷電流開斷次數 |
次
|
30
|
|
10
|
工頻耐受電壓(1min):(濕)(干)相間、對地/斷口 |
kV
|
42/48
|
|
11
|
雷電沖擊耐受電壓（峰值）相間、對地/斷口 |
kV
|
75/85
|
|
12
|
二次回路1min工頻耐壓 |
kV
|
2
|
