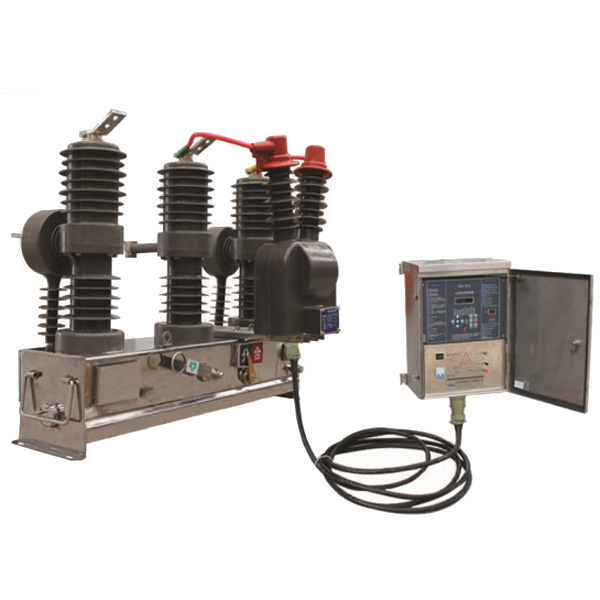

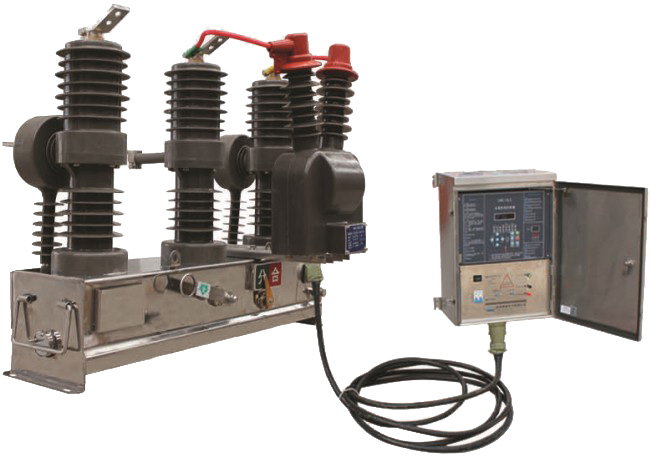

一、概述
ZW32M-12型戶外高壓真空斷路器為額定電壓12kV，三相交流50Hz的戶外配電設備，它主要用來開斷、關合電力系統中的負荷電流、過載電流、短路電流。適用于變電站及工礦企業配電系統中作保護和控制作用,及農村電網頻繁操作的場所。
本斷路器具有體積小、重量輕、防凝露、免維護等特點，能適應較惡劣的氣候條件和污穢環境。
該型產品采用永磁操作機構進行操作；由于永磁操作機構由永磁體提供動作能量，使開關快速保持在分合閘位置，其機械零件數量少、機械傳動鏈短，從而大大提高了開關的可靠性和機械壽命。
二、符合標準
GB1984《交流高壓斷路器》
GB1102《高壓開關設備和控制設備標準的共同技術要求》
GB311.1-6《高壓輸變電設備的絕緣配合》
GB763《交流高壓電器在長期工作時的發熱》
GB2706《交流高壓電器動、熱穩定試驗方法》
GB3309《高壓開關設備在常溫下的機械試驗》
DL/T593《高壓開關設備的共同訂貨技術條件》
三、使用環境條件
周圍空氣溫度: -40℃~+40℃；
海拔高度: 不超過2000m;
周圍空氣可以受到塵埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染；
風速不超過34m/s(相當于圓柱表面上的700Pa)；
來自開關設備和控制設備處部的振動或地動是可以忽略的；
污穢等級:Ⅲ級。

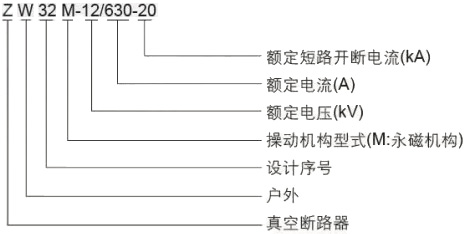

四、型號及含義
五、主要技術參數
|
序號
|
項目
|
單位
|
參數
|
|
1
|
額定電壓
|
kV
|
12
|
|
2
|
額定頻率
|
Hz
|
50
|
|
3
|
額定電流
|
A
|
630
|
|
4
|
額定短路開斷電流
|
kA
|
20
|
|
5
|
額定峰值耐受電流
|
kA
|
50
|
|
6
|
額定短時耐受電流
|
kA
|
20
|
|
7
|
額定短路關合電流(峰值)
|
kA
|
50
|
|
8
|
機械壽命
|
次
|
10000
|
|
9
|
額定短路開斷電流開斷次數
|
次
|
30
|
|
10
|
工頻耐受電壓(1min):(濕)(干)相間、對地/斷口
|
kV
|
42/48
|
|
11
|
雷電沖擊耐受電壓（峰值）相間、對地/斷口
|
kV
|
75/85
|
|
12
|
二次回路1min工頻耐壓
|
kV
|
2
|

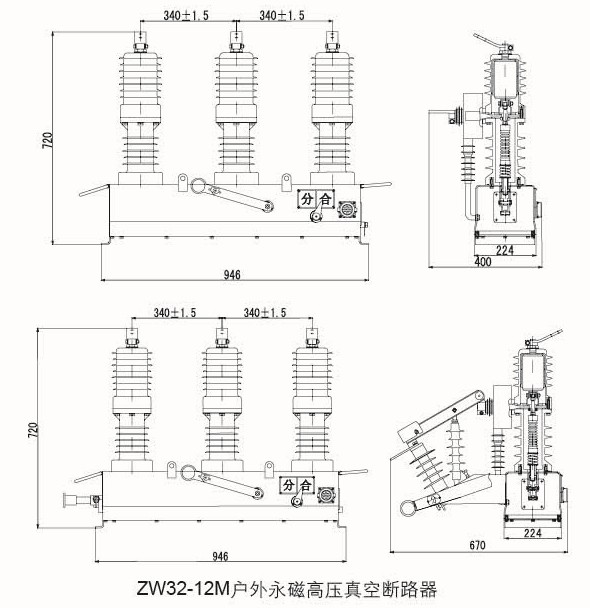

六、產品主體機構圖
