一、主要技術參數
|
序號
|
項目
|
單位
|
FZN21-12D/T630-20
|
FZRN21-120R/T125-31.5
|
|
1
|
額定電壓
|
kV
|
12
|
12
|
|
2
|
額定電流
|
A
|
630
|
125
|
|
3
|
額定短路關合電流
|
kA
|
50
|
50
|
|
4
|
額定短路開斷電流(組合電器)
|
kA
|
20
|
31.5
|
|
5
|
額定有功負載開斷電流
|
A
|
630
|
630
|
|
6
|
4s熱穩定電流
|
kA
|
20
|
-
|
|
7
|
動穩定電流
|
kA
|
50
|
-
|
|
8
|
1min工頻耐受電壓
|
kV
|
42
|
48
|
|
9
|
雷電沖擊耐受電壓
|
kV
|
75
|
85
|
|
10
|
機械壽命
|
次
|
10000
|
10000
|
|
11
|
額定轉移電流(組合電器)
|
A
|
-
|
3150
|
|
12
|
電動操作電源電壓
|
V
|
交直流110、220
|
交直流110、220
|

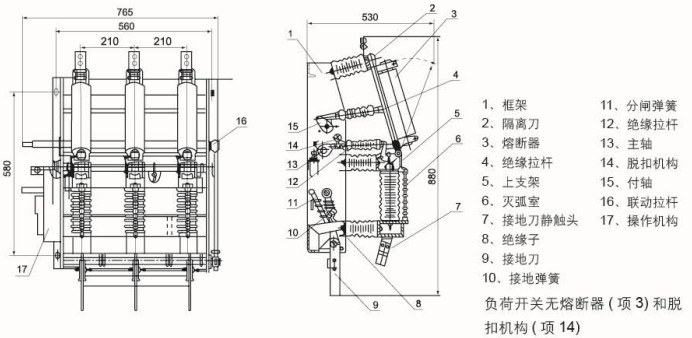

二、產品主體機構圖
