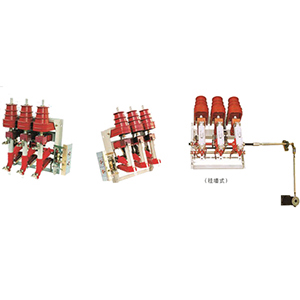

一、概述
FN12-12系列戶內高壓負荷開關及熔斷器組合電器適用于12kV及以下的交流50Hz的配電系統中。作為變壓器、電纜、架空線路等電力設備的控制和保護之用。特別適用于城網、農網的終端變電站及箱式變電站,用于環網、雙輻射供電單元的控制和保護。熔斷器-組合電器對變壓器保護和斷路器及其它電器相比更便捷可靠。
二、使用環境條件
周圍空氣溫度：上限+40 ℃，下限-25 ℃ 。
海拔高度為1000m及以下。
相對濕度：月平均值不大于90%，日平均值不大于95%。
周圍空氣應不受腐蝕性或可燃性氣體及水蒸汽體等明顯污染。
無經常性劇烈運動。
耐污穢等級：Ⅱ級。

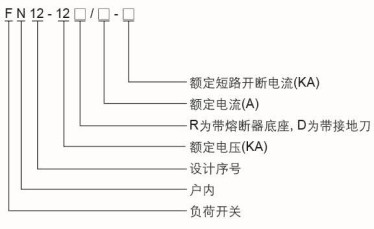

三、型號及含義
四、主要技術參數
|
序號
|
項目
|
單位
|
FN12-12D/630-20
|
FN12-12D.R/100-31.5
|
|
1
|
額定電壓
|
kV
|
12
|
|
|
2
|
額定頻率
|
Hz
|
50
|
|
|
3
|
額定電流
|
A
|
630
|
100
|
|
4
|
雷電沖擊耐受電壓
|
kV
|
對地及相間75，隔離斷85
|
|
|
5
|
1min工頻耐受電壓
|
kV
|
對地及相間42，隔離斷48
|
|
|
6
|
額定熱穩定電流
|
kA
|
20(4S)
|
|
|
7
|
額定動穩定電流
|
kA
|
50
|
|
|
8
|
額定關合電流(峰值)
|
kA
|
50
|
|
|
9
|
額定短路開斷電流
|
kA
|
|
31.5
|
|
10
|
額定轉移電流
|
kA
|
|
1.5
|
|
11
|
******開斷電流(參考值)
|
kA
|
1.8
|
|
|
12
|
開斷空載變壓器容量
|
Kva
|
1250
|
|
|
13
|
額定電纜充電電流
|
A
|
10
|
|
|
14
|
額定有功負載電流開斷次數
|
次
|
>100
|
|
|
15
|
撞擊器觸發負載開關分閘時間
|
S
|
|
>0.06
|
|
16
|
接地開關熱穩定電流
|
kA
|
20(2S)
|
20(2S)
|
|
17
|
接地開關熱穩定電流(峰值)
|
kA
|
50
|
50
|
|
18
|
電動機操作電源電壓
|
V
|
AC220、DC48
|
|

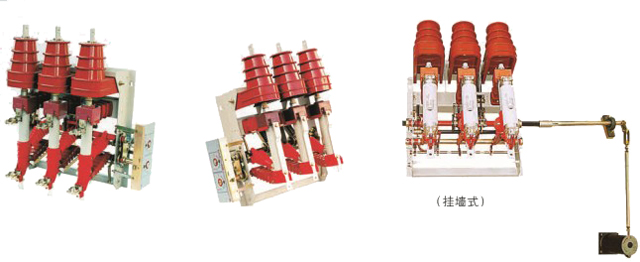

五、產品主體機構圖
