一、概述

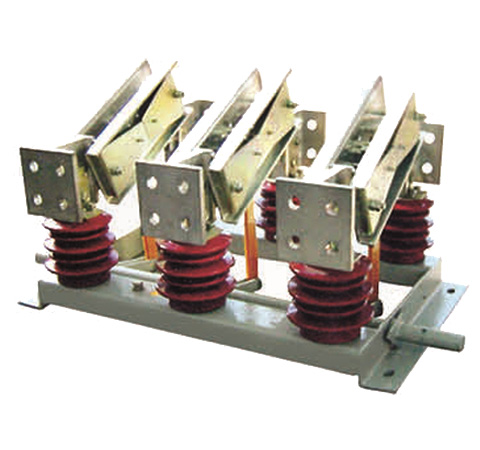

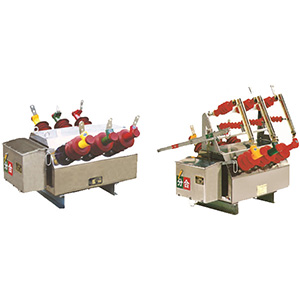

GN22-12(CD)型隔離開關適用于三相交流50Hz，額定電壓12kV的戶內裝置。供高壓設備在有電壓而無負載的情況下接通、切斷或轉換線路之用。
本型隔離開關用CS6-2手力機構或CX-6Ⅱ型電動機構進行操作，可裝在隔離開關的左邊或右邊。
二、主要技術參數
|
項目
|
單位
|
參數
|
||
|
額定電壓
|
kV
|
12
|
||
|
額定頻率
|
Hz
|
50
|
||
|
額定電流
|
A
|
1600-2000
|
1600-2000
|
|
|
額定短時耐受電流
|
kA
|
40
|
40
|
|
|
額定峰值耐受電流
|
kA
|
100
|
100
|
|
|
額定短路持續時間
|
s
|
4
|
||
|
額定絕緣水平
|
1min工作耐受電壓 |
kV
|
極間、極對地42端口49
|
|
| 雷電沖擊耐受電壓（峰值） |
kV
|
極間、極對地75端口85
|
||

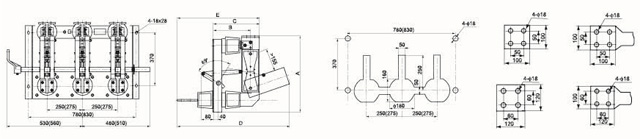

三、產品主體機構圖
|
型號規格
|
A
|
B
|
C
|
D
|
E
|
|
GN22-12/1600-2000
|
543
|
781
|
940
|
490
|
50
|
|
GN22-12/2500-3150
|
544
|
788
|
950
|
494
|
60
|
