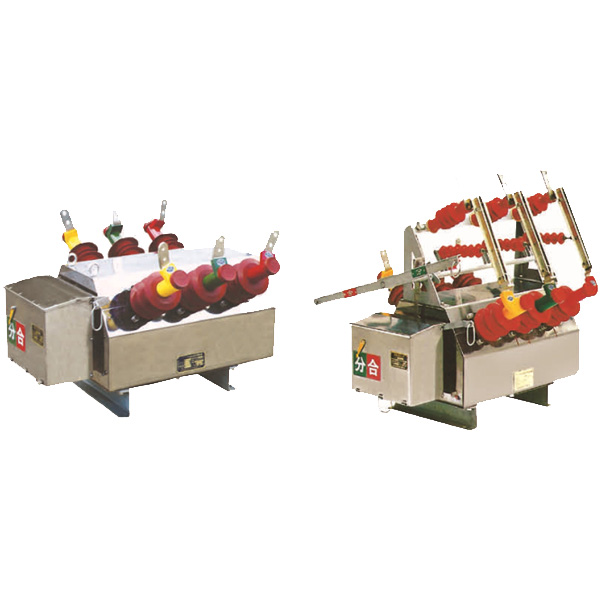

一、概述
ZW6-12型戶外高壓真空斷路器適用于12KV以下，交流50Hz的三相電力系統。主要用于農網和城網作分，合負荷電流、過載電流及短路電流之用，也可用于其它類似場所，還可作為城市區12KV級電網的分斷開關。
二、使用環境條件
周圍空氣溫度：上限+40℃，下限-40℃；
海拔：<2000m；
相對溫度：日平均不大于95%，月平均不大于90%
風壓：不超過700Pa(相當于風速34m/s)；
空氣污穢程度按GB5582規定為1V級；
地震烈度不超過8度。

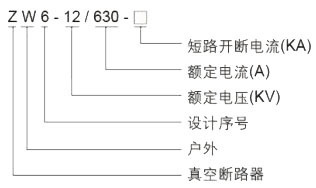

三、型號及含義
四、主要技術參數
|
序號
|
名稱
|
單位
|
參數
|
||
|
1
|
額定電壓
|
KV
|
12
|
||
|
2
|
額定絕緣水平
|
工頻耐壓
|
干式
|
KV
|
42
|
|
濕式( 對地)
|
34
|
||||
|
雷電沖擊耐壓(峰值)
|
75
|
||||
|
3
|
額定電流
|
A
|
630
|
||
|
4
|
額定頻率
|
Hz
|
50
|
||
|
5
|
額定短路開斷電流
|
KV
|
12.5、16、30
|
||
|
6
|
額定短路關合電流
|
31.5、40、50
|
|||
|
7
|
額定峰值耐受電流
|
31.5、50、50
|
|||
|
8
|
額定短路耐受電流
|
12.5、16、20
|
|||
|
9
|
操作順序
|
次
|
分-0.3s- 合分-180s- 合分
|
||
|
10
|
額定短路電流開斷次數
|
|
30
|
||
|
11
|
機械壽命
|
10000
|
|||
|
12
|
額定操作電壓配CT 彈簧操作機構
|
V
|
DC24、48V、AC DC110V、220V
|
||
|
13
|
每相回路直流電阻
|
μΩ
|
≤ 200
|
||
|
14
|
重量
|
KG
|
130( 標準)
|
||

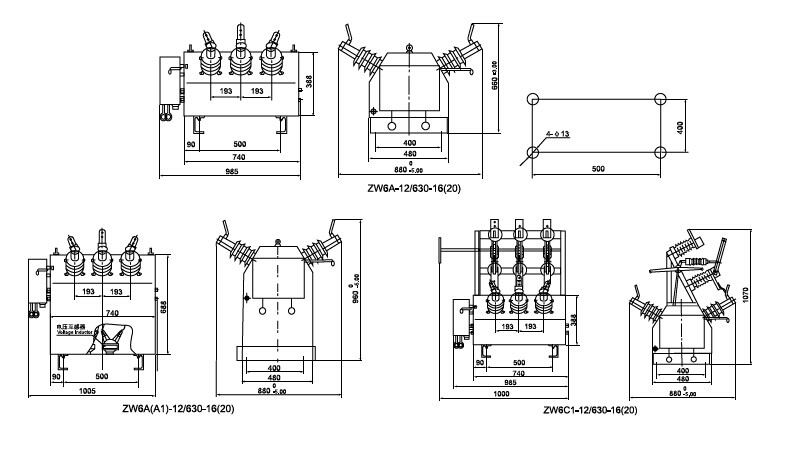

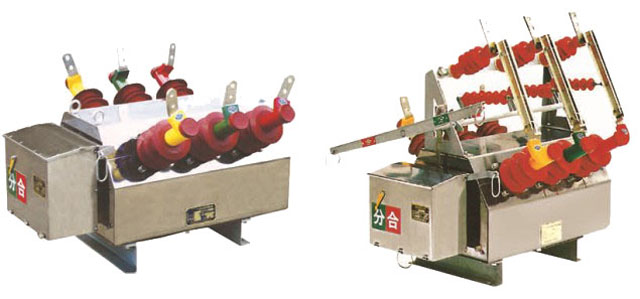

五、產品主體機構圖
