一、概述

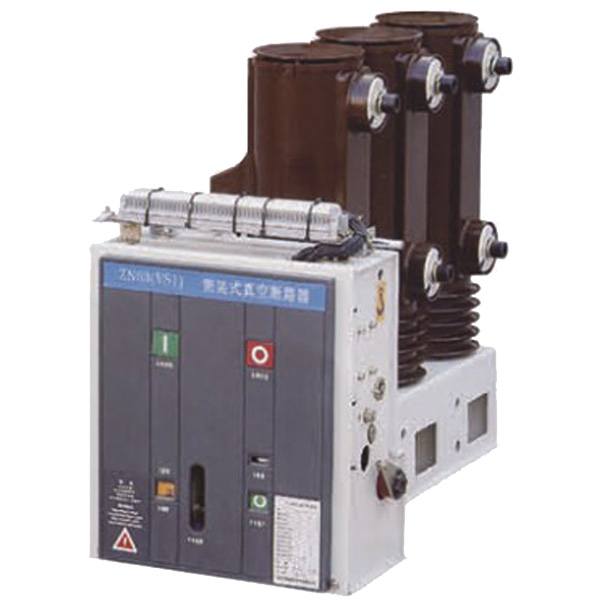

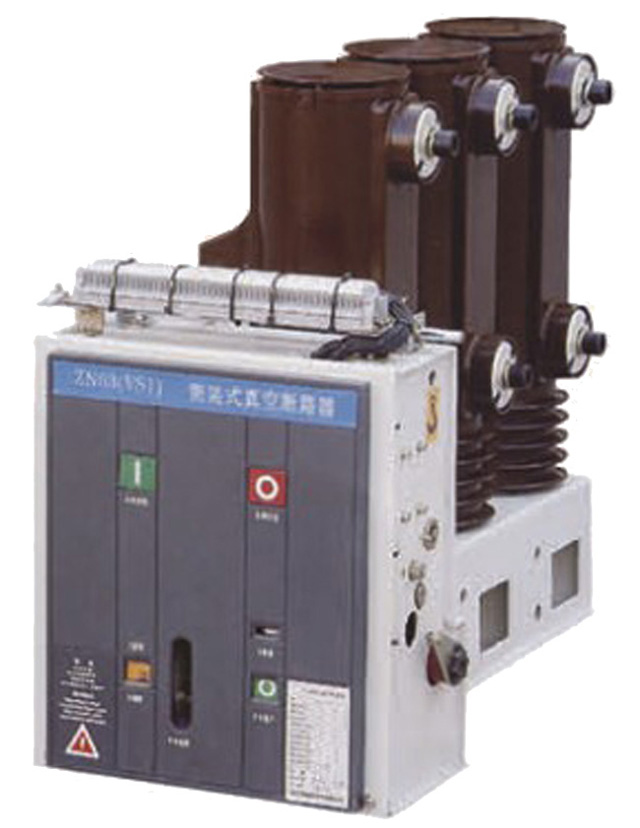

ZN63-12系列側裝式高壓真空斷路器系戶內高壓開關設備，適用于額定電壓12kV，頻率50Hz的三相電力系統中，作為保護和控制電器使用，由于真空斷路器的特殊優越性，尤其適用于需要額定電流下的頻繁操作，或多次開斷短路電流的場所。
ZN63-12系列測裝式高壓真空斷路器采用固定式安裝，主要用于固定式開關柜，該斷路器可單獨使用，又可用于環網供電、箱式變電站或各種非標供電系統。
二、使用環境條件
周圍空氣溫度：上限+40℃,下限-40℃；
海拔：≤1000m(若海拔增高，則額定絕緣水平相應提高)；
風壓：不超過700Pa(相當于風速34m/s)；
地震烈度：不超過8度；
污穢等級：IV級；
******日溫差：不超過25℃；
相對濕度：日平均不大于95%，月平均不大于90%；
無易燃、爆炸危險、化學腐蝕及劇烈振動的場所

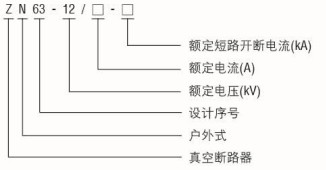

三、型號及含義
四、主要技術參數
|
序號
|
項目
|
單位
|
數值
|
|||
|
1
|
額定電壓
|
kV
|
12
|
|||
|
2
|
最高工作電壓
|
kV
|
630
|
630
|
630
|
|
|
3
|
額定電流
|
A
|
1250
|
1250
|
125
|
|
|
4
|
額定短路開斷電流
|
kA
|
20
|
25
|
31.5
|
|
|
5
|
額定短路關合電流
|
kA
|
50
|
63
|
80
|
|
|
6
|
額定峰值耐受電流
|
kA
|
50
|
63
|
80
|
|
|
7
|
4S額定耐受電流
|
kA
|
20
|
25
|
31.5
|
|
|
8
|
額定絕緣水平
|
工頻耐壓(額定開斷前后)
|
kV
|
42(斷口48)
|
||
|
沖擊耐壓(額定開斷前后)
|
kV
|
75(斷路84)
|
||||
|
9
|
額定操作順序
|
|
分-0.3s-合-180s-合分
|
|||
|
10
|
機械壽命
|
次
|
2000
|
|||
|
11
|
額定短路開斷電流開斷次數
|
次
|
50
|
|||
|
12
|
操動機構額定合閘電壓(直流)
|
V
|
110, 220
|
|||
|
13
|
操動機構額定分閘電壓(直流)
|
V
|
110, 220
|
|||
|
14
|
動靜觸頭允許磨損累積厚度
|
mm
|
3
|
|||

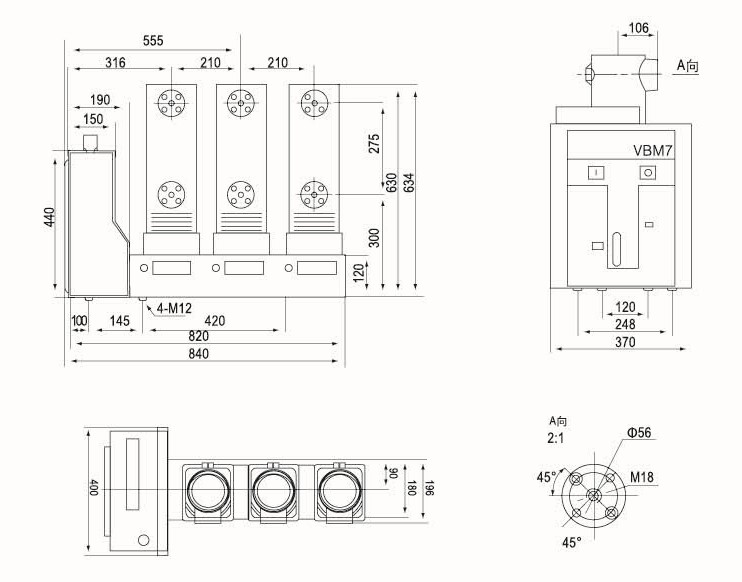

五、產品主體機構圖
