一、概述
ZN63-24型戶內高壓真空斷路器，系三相交流 50Hz 額定電壓為 24kV 電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。適用于在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。該斷路器采用操動機構與專用推進機構，組成手車單元作用。
二、使用環境條件
周圍空氣溫度：上限+40℃，下限-15℃;
海拔高度：≤1000m(若需增高海拔，則額定絕緣水平相應提高)；
振幅：地震列度不超過8度；
空氣相對濕度日平均值不大于95％，月平均值不大于90％
無火災、危險、嚴重污染、化學腐蝕及劇烈震動的場所。

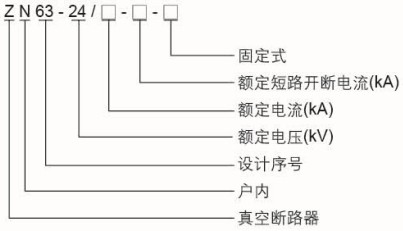

三、型號及含義
四、主要技術參數
|
序號
|
項目
|
單位
|
參數
|
||||
|
1
|
額定電壓
|
kV
|
24
|
24
|
24
|
24
|
|
|
2
|
操作電流
|
A
|
630,1250
|
630，1250，1600
|
1250，1600
|
2000，2500，3150
|
|
|
3
|
額定
絕緣水平 |
1min工頻耐壓
|
kV
|
50
|
50
|
50
|
50
|
|
雷電沖擊電壓
|
kV
|
125/145
|
125/145
|
125/145
|
125/145
|
||
|
4
|
額定短路開斷電流
|
kA
|
20
|
25
|
31.5
|
40
|
|
|
5
|
額定短路關合電流（峰值）
|
kA
|
50
|
63
|
80
|
100
|
|
|
6
|
額定(峰值)耐受電流
|
kA
|
50
|
63
|
80
|
100
|
|
|
7
|
額定短時耐受電流
|
kA
|
20
|
25
|
31.5
|
40
|
|
|
8
|
額定短路開斷電流開斷次數
|
次
|
50
|
50
|
50
|
30
|
|
|
9
|
額定短路持續時間
|
S
|
4
|
4
|
4
|
4
|
|
|
10
|
額定操作順序
|
|
分-t-合分-180s-合分
|
||||
|
11
|
機械壽命
|
次
|
20000
|
20000
|
20000
|
20000
|
|

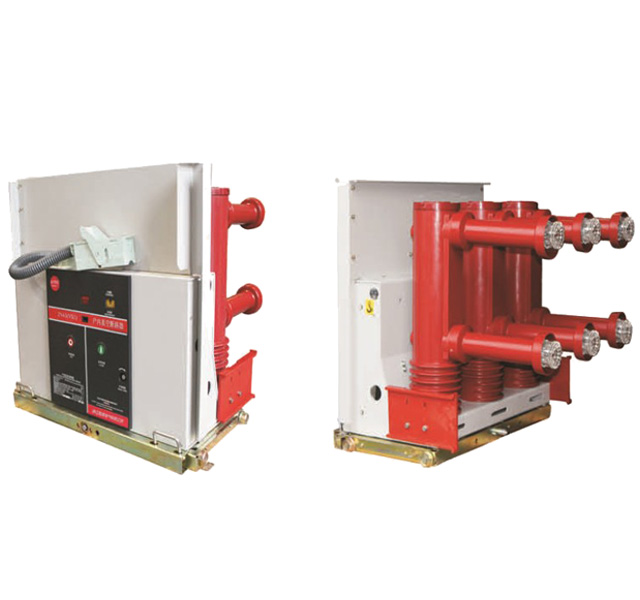

五、產品主體機構圖
