一、概述

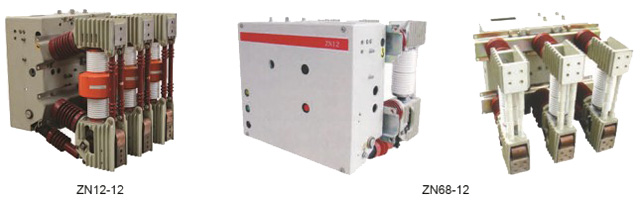

ZN12-12(ZN68-12)系列真空斷路器為額定電壓12kV三相交流50Hz的戶內高壓開關設備，是引進德國西門子公司技術制造的產品。本斷路器的操動機構為彈簧儲能式。可以用交流或直流操作，也可用手動操作，適用于發電廠、變電所等輸配電系統的控制或保護，尤其適用于開斷重要負荷及頻繁操作的場所。
二、使用環境條件
周圍空氣溫度:上限+40℃,下限-25℃;
海拔：≤1000m；
相對濕度：日平均不大于95%,月平均不大于90%；
安裝場所：應無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動等；

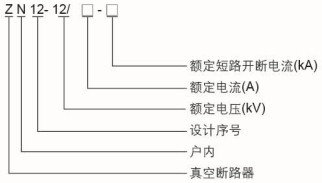

三、型號及含義
四、主要技術參數
|
序號
|
項目
|
單位
|
參數
|
|
1
|
額定電壓
|
kV
|
12
|
|
2
|
操作電流
|
A
|
1250/1600/2000
|
|
3
|
額定短路開斷電流
|
kA
|
31.5
|
|
4
|
動穩定電流(峰值)
|
kA
|
100
|
|
5
|
4s熱穩定電流（50kA為3s）
|
kA
|
31.5
|
|
6
|
額定短路關合電流（峰值）
|
kA
|
100
|
|
7
|
額定短路電流開斷次數
|
次
|
50
|
|
8
|
額定操作順序
|
|
分0.3s-合分-180s-合分
|
|
9
|
額定雷電沖擊耐受電壓（全波）
|
kV
|
75
|
|
10
|
額定短時工頻耐受電壓（1min）
|
kV
|
42
|
|
11
|
合閘時間
|
ms
|
≤75
|
|
12
|
分閘時間
|
ms
|
≤60（50）
|
|
13
|
機械壽命
|
次
|
20000(1~1V)10000(V~X)
|
